工程之星怎么進行平曲線設計?用交點法進行平曲線設計教程
發布時間：2022-09-27 10:02:41
工程之星怎么進行平曲線設計?RTK被廣泛應用于道路工程的測量，而道路工程離不開平曲線設計。在工程之星5.0中，提供了交點法和元素法兩種方法來進行道路上的應用之平曲線設計。小編收集整理了相關信息，將以交點法輸入為例來介紹平曲線設計教程。
工程之星5.0的交點法支持回頭曲線、卵形曲線等各種特殊曲線的輸入，對于道路用戶來說簡直是福音。

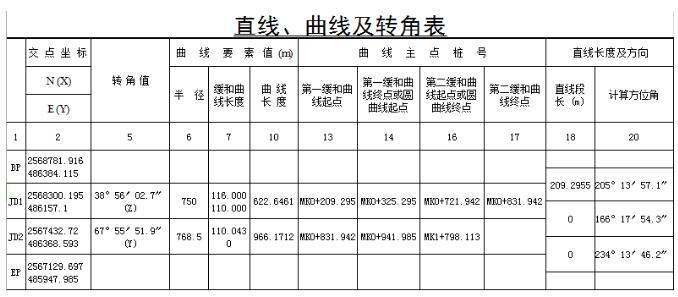

首先，我們需要有直線、曲線及轉角表如下圖。
然后，打開工程之星5.0。點擊‘輸入’——‘道路設計’——‘新建文件’——輸入文件名稱，點擊‘平曲線設計’——選擇‘交點法’，點擊右上角設置圖標修改起點里程和里程間隔——點擊‘添加’根據直線、曲線及轉角表輸入每個交點的數據，輸入方法如下圖。

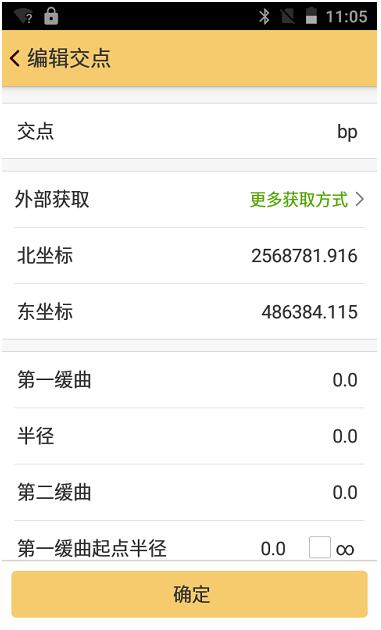

1、輸入起點BP坐標，起點緩曲和半徑輸0

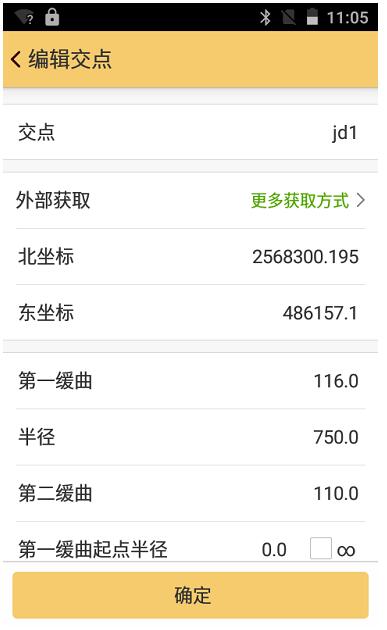

2、輸入JD1坐標、緩曲長度、半徑

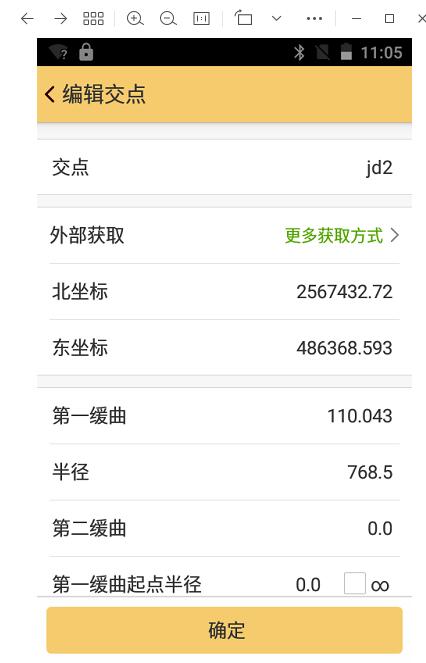

3、輸入JD2坐標、緩曲長度、半徑

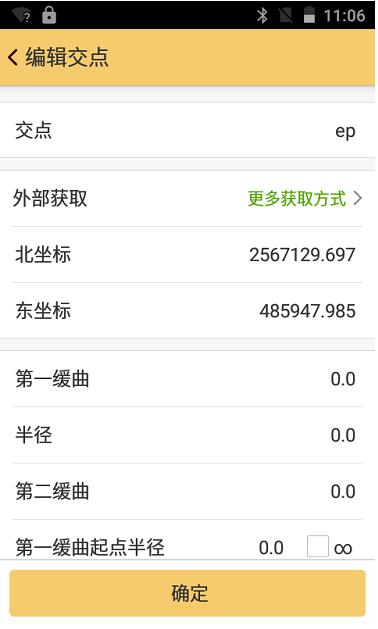

4、輸入終點EP坐標，終點緩曲和半徑輸0

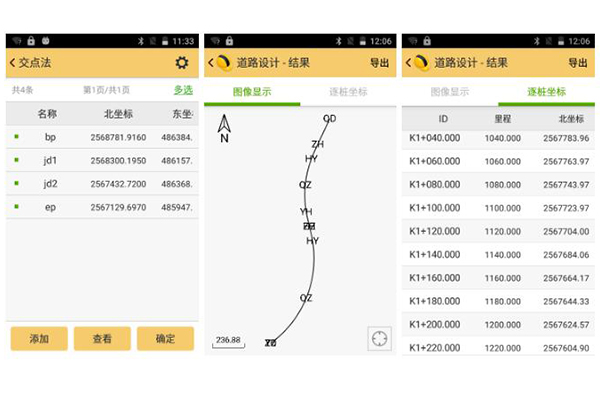

最后，把所有交點數據按照順序輸完后，點開‘查看’可以看到道路中線的圖像顯示，點開‘逐樁坐標’檢查樁號、中線坐標是否與圖紙上的逐樁坐標表上的一致。如下圖
檢查中樁樁號以及坐標一致以后，打開工程之星5.0‘道路放樣’選擇該道路文件就可以進行中線、邊線、開挖線、橫斷面等測量了。
以上就是關于工程之星怎么進行平曲線設計的全部圖文步驟了，僅供大家參考，大家也可以實操一下試試，以便加深記憶。
文章內容來源參考：科力達儀器
