司南RTK內置電臺模式設置教程，主要分為2大部分
發布時間：2022-10-14 10:42:58
現在很多RTK都內置了電臺，所以我們在進行測量作業的時候，也可以使用內置電臺模式。那么使用司南RTK應該如何設置內置電臺模式呢?CORS賬號網小編收集整理了相關步驟，主要分為基準站設置、移動站設置2大部分，下面我們就一起來看看吧。
一、司南RTK內置電臺模式設置事前準備：
1、硬件組成：①T300 接收機;②加長桿;③手簿及托架;④棒狀天線;⑤碳纖對中桿。
2、安裝順序：①將加長桿安裝在基座上;②將 T300 接收機安裝在加長桿上并安裝棒狀天線。③將 T300 接收機安裝在碳纖對中桿頂部;④將手簿安裝于托架上，并將托架安裝于碳纖對中桿中部合適位置。
二、司南RTK內置電臺模式設置步驟教程：
1、基準站設置( 內置電臺)
(1)架好腳架和儀器，大致整平即可
(2)打開主機
(3)設置基準站(連接接收機)

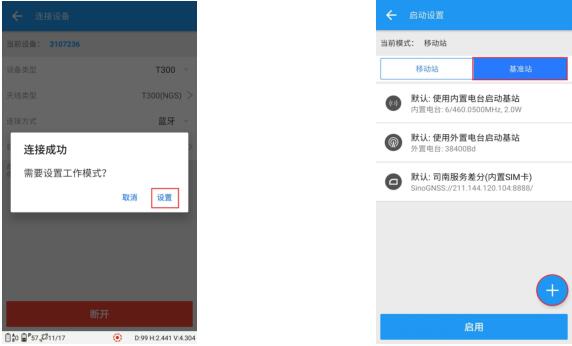

藍牙連接顯示“連接成功，需要設置工作模式?”對話框，點擊【設置】→選擇【基準站】→【添加】

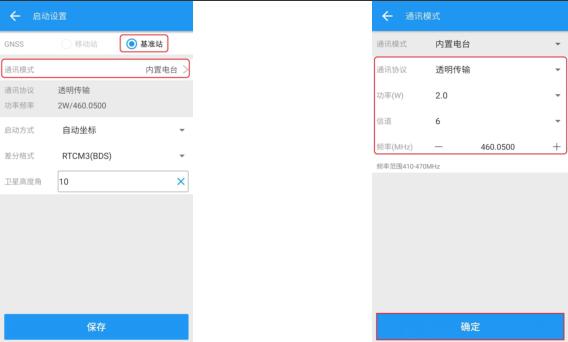

【通訊模式】→內置電臺、【通訊協議】選擇透明傳輸、【功率】選擇 2w、【信道】6(信道可根據情況自行調整)→【確定】→【啟動方式】選擇自動坐標，【差分格式】選擇 RTCM3BDS，【衛星高度角】10 度→【保存】。(可使用“默認：使用內置電臺啟動基站”模式)。

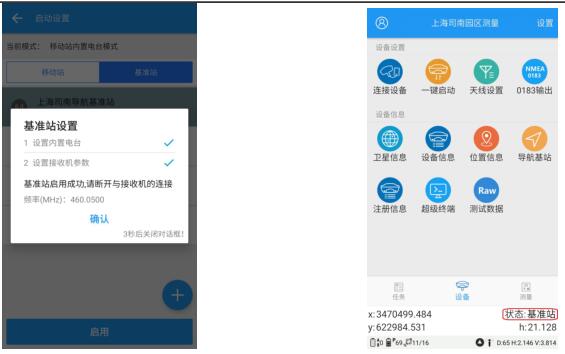

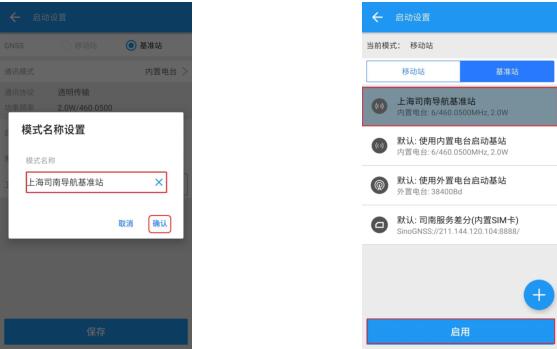

自定義輸入基站啟動模式名稱→【啟用】→基準站設置對話框，顯示基準站設置成功→【確認】(主界面右下角顯示狀態為基準站，表示設置成功)。
*正常發射后，黃色差分指示燈1秒閃一下。
2、移動站設置( 內置電臺)
(1)架好儀器，打開主機
(2)設置移動站
藍牙連接顯示“連接成功，需要設置工作模式?”對話框，點擊【設置】→【移動站】→【添加】→【通訊模式】→內置電臺、【通訊協議】選擇透明傳輸，【信道】選擇 6(此處選擇的信道要與基準站接收機選擇的信道保持一致)→【確定】→【輸出頻率】選擇 1HZ、【高度角】選擇 10 度→【保存】，自定義輸入移動站啟動模式名稱→【啟用】(主界面下方狀態欄的設備狀態會變?yōu)楣潭?，表示移動站設置成功)。(如果基站使用“默認：使用內置電臺啟動基站”模式，那么移動站可使用“默認：電臺接收差分”模式)
以上就是關于司南RTK內置電臺模式設置教程的全部內容了，你學會了嗎?現在內置電臺模式用的較少，基本都用測量CORS模式，但不排除使用內置電臺的情況，所以此種模式的設置步驟大家還是要掌握哦。
一、司南RTK內置電臺模式設置事前準備：
1、硬件組成：①T300 接收機;②加長桿;③手簿及托架;④棒狀天線;⑤碳纖對中桿。
2、安裝順序：①將加長桿安裝在基座上;②將 T300 接收機安裝在加長桿上并安裝棒狀天線。③將 T300 接收機安裝在碳纖對中桿頂部;④將手簿安裝于托架上，并將托架安裝于碳纖對中桿中部合適位置。
二、司南RTK內置電臺模式設置步驟教程：
1、基準站設置( 內置電臺)
(1)架好腳架和儀器，大致整平即可
(2)打開主機
(3)設置基準站(連接接收機)
藍牙連接顯示“連接成功，需要設置工作模式?”對話框，點擊【設置】→選擇【基準站】→【添加】
【通訊模式】→內置電臺、【通訊協議】選擇透明傳輸、【功率】選擇 2w、【信道】6(信道可根據情況自行調整)→【確定】→【啟動方式】選擇自動坐標，【差分格式】選擇 RTCM3BDS，【衛星高度角】10 度→【保存】。(可使用“默認：使用內置電臺啟動基站”模式)。
自定義輸入基站啟動模式名稱→【啟用】→基準站設置對話框，顯示基準站設置成功→【確認】(主界面右下角顯示狀態為基準站，表示設置成功)。
*正常發射后，黃色差分指示燈1秒閃一下。
2、移動站設置( 內置電臺)
(1)架好儀器，打開主機
(2)設置移動站
藍牙連接顯示“連接成功，需要設置工作模式?”對話框，點擊【設置】→【移動站】→【添加】→【通訊模式】→內置電臺、【通訊協議】選擇透明傳輸，【信道】選擇 6(此處選擇的信道要與基準站接收機選擇的信道保持一致)→【確定】→【輸出頻率】選擇 1HZ、【高度角】選擇 10 度→【保存】，自定義輸入移動站啟動模式名稱→【啟用】(主界面下方狀態欄的設備狀態會變?yōu)楣潭?，表示移動站設置成功)。(如果基站使用“默認：使用內置電臺啟動基站”模式，那么移動站可使用“默認：電臺接收差分”模式)
以上就是關于司南RTK內置電臺模式設置教程的全部內容了，你學會了嗎?現在內置電臺模式用的較少，基本都用測量CORS模式，但不排除使用內置電臺的情況，所以此種模式的設置步驟大家還是要掌握哦。
