RTK平斷面測量操作指南，電力勘測不用愁
發布時間：2023-01-30 11:04:51
現在很多RTK配套的測量軟件都有電力勘測功能，比如思拓力RTK的SurPad 4.0版本，就可以進行電力勘測操作，其主要分為平斷面測量和塔基斷面測量，今天我們要介紹的是平斷面測量操作指南，小編收集整理了相關步驟，下面我們一起來了解一下吧。
RTK平斷面測量操作指南
打開思拓力Surpad 4.0手簿軟件依次進行如下操作：

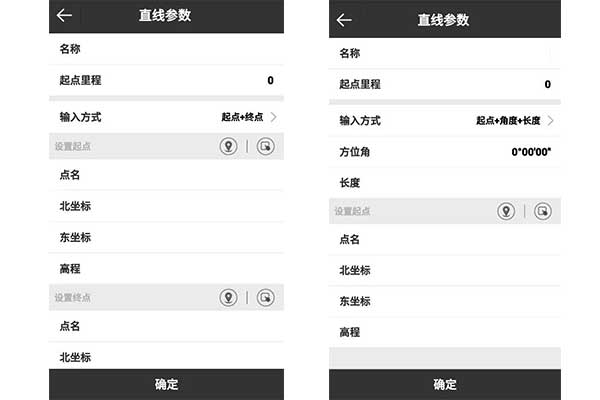

1、進入電力線勘測界面后進入輔助線庫，點“增加”設置新增輔助線參數，然后設置線段的起點、終點坐標或者設置線路名稱、起點里程、線段方位、線段長度和起點坐標。

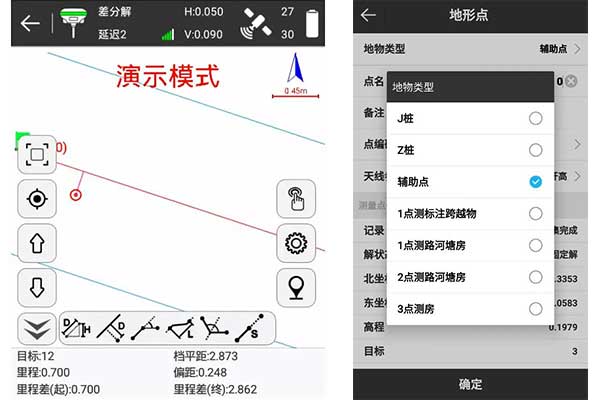

2、選擇目標線路，線路放樣如下圖所示，根據軟件下狀態欄的放樣提示，采集地形點，進行電力屬性數據采集存儲。
3、記錄測量數據，文件的數據格式可通過進入配置界面選擇，目前支持道亨、思維格式。新建項目時可切換需要采集的格式，一旦開始采集后則不允許切換。
用戶在作業過程中，只需要選擇想要的參考線，在需要采集的地物點采集地形點，存儲測量數據。在類型下拉框中選擇點類型，根據點類型，選擇標注跨越物或路河塘房等的類型、桿型，輸入寬度、角度、量高等，然后存儲。電力軟件會將這些地物地質信息及屬性，保存到測量文件中。這樣就不用記錄繁瑣的編碼，直接通過選擇的方式，就把地物及屬性記錄下來。
存儲時，根據當前點的類型，選擇存儲時的點類型。存儲點類型包括：J 樁(轉角點)，Z樁(直線樁)，輔助點，1 點測標注跨越物，1 點測路河塘房，2 點測路河塘房，3 點測房。
以上就是關于RTK平斷面測量操作指南的全部內容了，作為電力勘測中比較重要的部分，希望看完本文的你可以快速掌握。
文章內容來源參考：思拓力測繪
RTK平斷面測量操作指南
打開思拓力Surpad 4.0手簿軟件依次進行如下操作：
1、進入電力線勘測界面后進入輔助線庫，點“增加”設置新增輔助線參數，然后設置線段的起點、終點坐標或者設置線路名稱、起點里程、線段方位、線段長度和起點坐標。
2、選擇目標線路，線路放樣如下圖所示，根據軟件下狀態欄的放樣提示，采集地形點，進行電力屬性數據采集存儲。
3、記錄測量數據，文件的數據格式可通過進入配置界面選擇，目前支持道亨、思維格式。新建項目時可切換需要采集的格式，一旦開始采集后則不允許切換。
用戶在作業過程中，只需要選擇想要的參考線，在需要采集的地物點采集地形點，存儲測量數據。在類型下拉框中選擇點類型，根據點類型，選擇標注跨越物或路河塘房等的類型、桿型，輸入寬度、角度、量高等，然后存儲。電力軟件會將這些地物地質信息及屬性，保存到測量文件中。這樣就不用記錄繁瑣的編碼，直接通過選擇的方式，就把地物及屬性記錄下來。
存儲時，根據當前點的類型，選擇存儲時的點類型。存儲點類型包括：J 樁(轉角點)，Z樁(直線樁)，輔助點，1 點測標注跨越物，1 點測路河塘房，2 點測路河塘房，3 點測房。
以上就是關于RTK平斷面測量操作指南的全部內容了，作為電力勘測中比較重要的部分，希望看完本文的你可以快速掌握。
文章內容來源參考：思拓力測繪
