華測RTK圖形作業怎么用?華測RTK圖形作業圖文教程來啦
發布時間：2023-02-10 10:32:44
華測RTK圖形作業怎么用?圖形作業作為華測RTK配備測量軟件測地通landstar的特有功能，其可以實現帶底圖作業、點線面以不同的顏色或樣式顯示、測量過程中可直接選擇點線面代碼、可實現Cass 地物放樣功能等。對于圖形作業的具體使用，CORS賬號網小編收集整理了華測RTK圖形作業圖文教程，下面我們就一起來看看吧。
1、進入圖形作業界面
進入測地通landstar，依次點擊“測量”-“圖形作業”進入圖形作業界面。
2、圖形作業
在圖形作業界面，可以進行底圖作業、圖形編輯等操作。

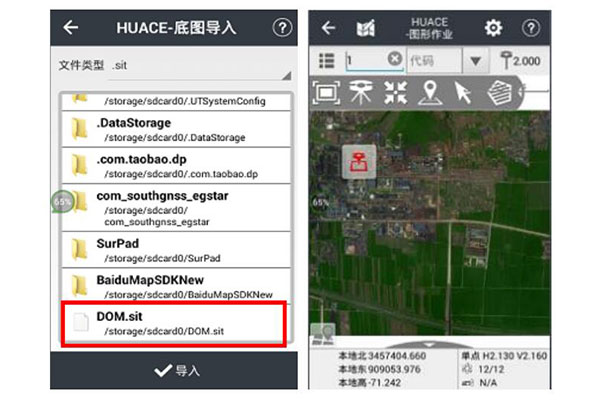

(1)底圖作業
這里以底圖作業為例。選擇.dxf、.shp、.sit 三種格式中一種格式文件導入到手簿中，放在根目錄下，點擊項目-底圖導入，導入后，可以在圖形作業界面進行帶圖的放樣工作。

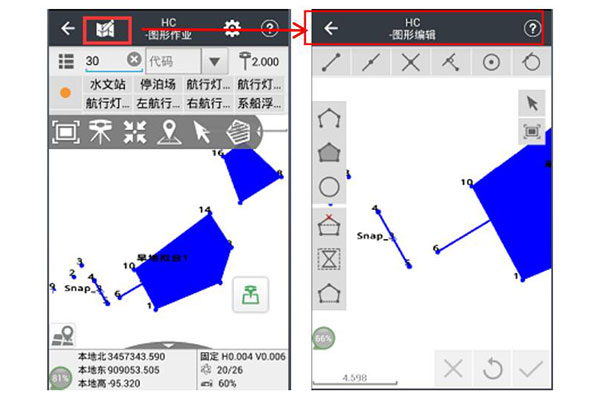

(2)圖形編輯
圖形編輯主要用于繪制圖形，支持繪制折線、閉合圖形、圓，繪制的圖形地物管理中可以查看。在圖形作業界面，點擊【測量】-【圖形編輯】進入圖形編輯界面。
支持圖形捕捉功能，對導入的 DXF 地圖進行圖上創建點，支持端點、中點、交叉點、轉折點拾取，顯示坐標并可以放樣。支持選擇端點、中點、交點、垂直交點、圓心、直線與圓的切點。具體操作：點擊相應的功能，地圖上選擇對應的地物，確定后即可確定一個捕捉點點。
注意：使用圖形作業，需要RTK連接CORS賬號達到固定解才可以操作。
以上就是關于華測RTK圖形作業怎么用的全部圖文教程了，僅供大家參考，如果大家還想了解更多華測RTK的信息，可以聯系我們咨詢哦。
1、進入圖形作業界面
進入測地通landstar，依次點擊“測量”-“圖形作業”進入圖形作業界面。
2、圖形作業
在圖形作業界面，可以進行底圖作業、圖形編輯等操作。
(1)底圖作業
這里以底圖作業為例。選擇.dxf、.shp、.sit 三種格式中一種格式文件導入到手簿中，放在根目錄下，點擊項目-底圖導入，導入后，可以在圖形作業界面進行帶圖的放樣工作。
(2)圖形編輯
圖形編輯主要用于繪制圖形，支持繪制折線、閉合圖形、圓，繪制的圖形地物管理中可以查看。在圖形作業界面，點擊【測量】-【圖形編輯】進入圖形編輯界面。
支持圖形捕捉功能，對導入的 DXF 地圖進行圖上創建點，支持端點、中點、交叉點、轉折點拾取，顯示坐標并可以放樣。支持選擇端點、中點、交點、垂直交點、圓心、直線與圓的切點。具體操作：點擊相應的功能，地圖上選擇對應的地物，確定后即可確定一個捕捉點點。
注意：使用圖形作業，需要RTK連接CORS賬號達到固定解才可以操作。
以上就是關于華測RTK圖形作業怎么用的全部圖文教程了，僅供大家參考，如果大家還想了解更多華測RTK的信息，可以聯系我們咨詢哦。
