【RTK使用教程】中海達D8 PRO cors模式下如何進行碎部測量？
發布時間：2021-08-27 10:48:24
中海達D8 PRO是中海達蜂鳥系列產品，致力于為測量加速，它不僅支持五星十六頻，還采用新一代慣導技術，可以60°傾斜測量，并且精度在2cm內。此外此款機型還支持全國cors服務，如果坐標是CGCS2000那么開機就可以進行測量。這里我們?yōu)槟榻B中海達D8 PRO cors模式下如何進行碎部測量。
第一步：連接儀器

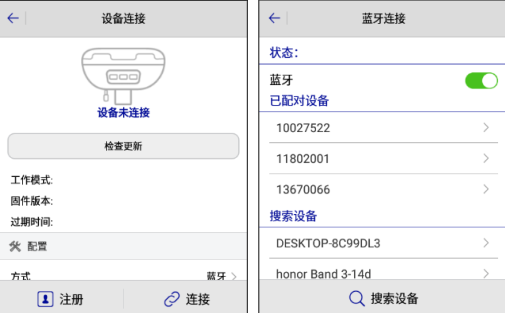

將手薄與中海達D8 PRO主機進行連接，這里我們采用藍牙模式進行連接，用于手簿與 GNSS 接收機連接。設置待連接的設備連接方式—藍牙，點擊右下角【連接】進入藍牙連接界面。點擊“搜索設備”搜索需要連接的設備，在設備列表中選擇（接收機的儀器號），彈出藍牙配對的對話框，輸入配對密碼，密碼默認為 1234，已配對的設備不需再輸入配對密碼。這樣手薄和rtk就連接好了。
注意：接收機和手簿的藍牙功能都要開啟

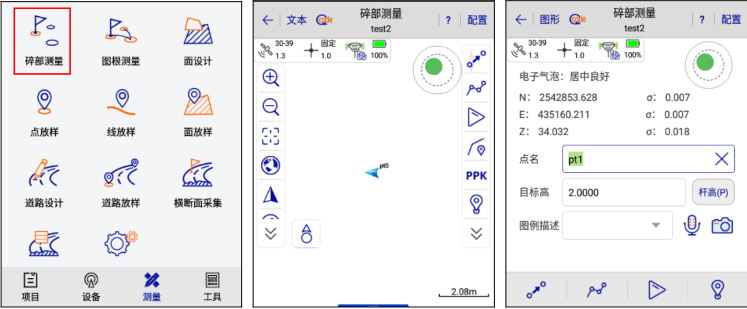

第二步：在程序主頁面點擊【測量】，點擊測量頁主菜單上的【碎部測量】按鈕，可進入碎部測量界面，文本界面和圖形界面可通過【文本】/【圖形】按鈕切換。
在【碎部測量】界面，點擊左上角快捷碼圖標 按鈕進入快捷碼頁面。
在【快捷碼】界面可對點名、語音信息、照片信息、目標高配置等進行設置。長按某一快捷碼（1-9），可對該快捷碼進行刪除、圖例編碼信息編輯。對于已編輯好的快捷碼，通過點擊手簿物理按鍵（1-9），即可直接對相應的快捷碼（1-9）進行采集、保存，該點的圖例描述自動填充為快捷碼設置的圖例編碼信息。
進入到測量界面，當左側工具欄為隱藏狀態時 地圖導航工具會顯示出來，地圖導航讓您能夠更直觀地在地圖上查看當前位置或要搜索的某個點所在的位置，另外地圖導航工具提供步行、自駕、公交三種類型進行路線搜索。
測量作業過程中，如需搜索某個點所在位置可以使用點搜索功能 ，用 進行路線搜索。搜索點的坐標可以通過實時采集、點庫、圖選和手動輸入獲得，獲取坐標后點擊搜索。返回到地圖界面，地圖上紅色圖標即為所搜索點的位置。如需搜索到該點的路線可點擊 “ 到這去”，界面底部會顯示路線總里程，可以選擇步行、自駕和公交三種類型的路線，點擊 “ 詳情”可查看起點至終點的路線詳情。
如已知起點和終點，可直接使用路線搜索工具 。進入路線搜索界面后，選擇路線類型、輸入起點和終點坐標，點擊搜索。

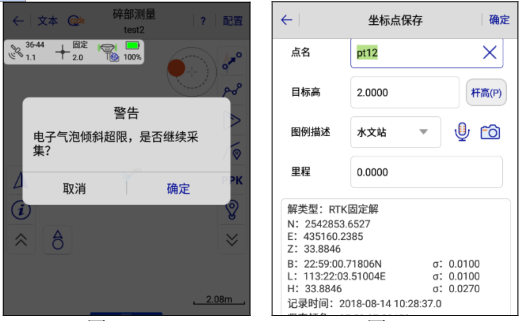

在一般情況下，到達測量位置，根據界面上顯示的測量坐標及其精度、解狀態，決定是否進行采集點。一般在 RTK 固定解，點擊 手動采集，軟件先進行精度檢查（精度設置在 “ 測量配置”→ “ 數據”中有詳細說明），若不符合精度要求，軟件會進行提示。采集完成前將彈出坐標點保存詳細信息界面，可檢查點的可靠性，同時軟件根據全局點編號自動累加，點名前綴是上次使用的歷史記錄；可直接輸入“目標高”，也可點擊“桿高”進行目標高配置和天線類型的詳細設置； “圖例 描述”處可輸入注記信息，也可選擇常用注記類型；在采集確認框設置里程。
以上就是關于中海達D8 PRO cors模式下如何進行碎部測量的相關步驟和方法，大家都了解了吧，希望本篇文章可以幫助到大家。
第一步：連接儀器
將手薄與中海達D8 PRO主機進行連接，這里我們采用藍牙模式進行連接，用于手簿與 GNSS 接收機連接。設置待連接的設備連接方式—藍牙，點擊右下角【連接】進入藍牙連接界面。點擊“搜索設備”搜索需要連接的設備，在設備列表中選擇（接收機的儀器號），彈出藍牙配對的對話框，輸入配對密碼，密碼默認為 1234，已配對的設備不需再輸入配對密碼。這樣手薄和rtk就連接好了。
注意：接收機和手簿的藍牙功能都要開啟
在【碎部測量】界面，點擊左上角快捷碼圖標 按鈕進入快捷碼頁面。
在【快捷碼】界面可對點名、語音信息、照片信息、目標高配置等進行設置。長按某一快捷碼（1-9），可對該快捷碼進行刪除、圖例編碼信息編輯。對于已編輯好的快捷碼，通過點擊手簿物理按鍵（1-9），即可直接對相應的快捷碼（1-9）進行采集、保存，該點的圖例描述自動填充為快捷碼設置的圖例編碼信息。
測量作業過程中，如需搜索某個點所在位置可以使用點搜索功能 ，用 進行路線搜索。搜索點的坐標可以通過實時采集、點庫、圖選和手動輸入獲得，獲取坐標后點擊搜索。返回到地圖界面，地圖上紅色圖標即為所搜索點的位置。如需搜索到該點的路線可點擊 “ 到這去”，界面底部會顯示路線總里程，可以選擇步行、自駕和公交三種類型的路線，點擊 “ 詳情”可查看起點至終點的路線詳情。
如已知起點和終點，可直接使用路線搜索工具 。進入路線搜索界面后，選擇路線類型、輸入起點和終點坐標，點擊搜索。
在一般情況下，到達測量位置，根據界面上顯示的測量坐標及其精度、解狀態，決定是否進行采集點。一般在 RTK 固定解，點擊 手動采集，軟件先進行精度檢查（精度設置在 “ 測量配置”→ “ 數據”中有詳細說明），若不符合精度要求，軟件會進行提示。采集完成前將彈出坐標點保存詳細信息界面，可檢查點的可靠性，同時軟件根據全局點編號自動累加，點名前綴是上次使用的歷史記錄；可直接輸入“目標高”，也可點擊“桿高”進行目標高配置和天線類型的詳細設置； “圖例 描述”處可輸入注記信息，也可選擇常用注記類型；在采集確認框設置里程。
