司南導航gnss接收機rtk測量儀器使用教程，5步快速入門
發布時間：2022-03-08 09:49:47
司南導航作為高精度北斗產業化應用創新者，其旗下的gnss接收機rtk測量儀器產品廣泛應用于測量測繪行業，作為首次使用此品牌gnss接收機產品的測量人對其使用教程不是很熟悉，CORS賬號網小編收集整理了司南導航gnss接收機rtk測量儀器使用教程，只需5步讓您快速入門，下面我們就一起來看看吧。
前言：
因為目前CORS模式使用廣泛，這里以CORS模式來介紹司南rtk的使用教程。
司南導航gnss接收機rtk測量儀器使用教程目錄速覽
1、設備連接
2、CORS模式設置
3、新建任務
4、測量與放樣
5、數據導入/導出
司南導航gnss接收機rtk測量儀器使用教程詳細步驟
1、設備連接

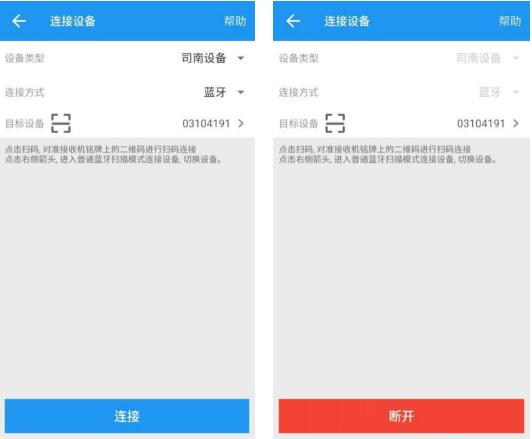

打開手薄，點擊測量軟件，依次點擊[設備]→[連接設備]→[目標設備],開始搜索目標設備,選中要連接的設備,連接設備成功。
2、CORS模式設置

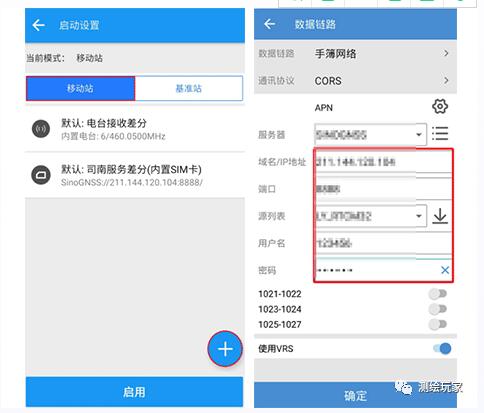

手簿連接移動站接收機,點擊[移動站]，自定義添加模式，點擊左下角[添加]按鈕，數據鏈路選擇主機網絡或手簿網絡，在通訊模式中選擇CORS，輸入服務器名稱，域名/IP地址和端口。點擊源列表最右邊的獲取按鍵，獲取所需的源列表，輸入用戶名、密碼,保存模式并啟動。
注意：
(1)CORS模式需要使用網絡
(2)手機卡插在移動站接收機里,數據鏈路選擇主機網絡;
(3)手機卡插在手簿或手簿連接WiFi時，選擇手簿網絡。
3、新建任務

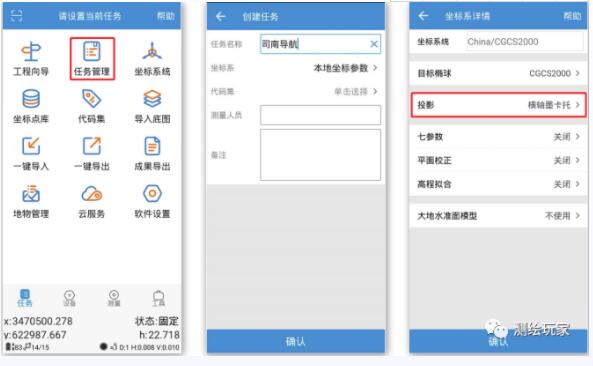

[任務]→[任務管理],點擊下方“+”創建,輸入任務名稱-→選擇坐標系統,在投影里獲取或輸入當?shù)刂醒胱游缇€,最后確認。
4、測量與放樣
（1）點測量

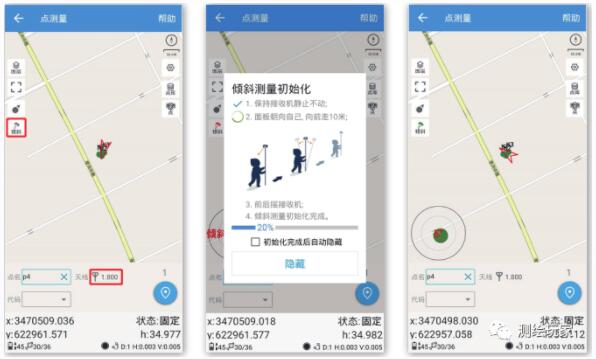

①[測量]→[點測量]界面,修改桿高與實際保持一致，氣泡居中即可測量。
②若要進行傾斜測量，在[點測量]界面點擊傾斜圖標可開啟傾斜測量功能，此時會提示傾斜測量初始化，按照手簿界面提示進行初始化，提示初始化完成后，傾斜圖標由紅色變?yōu)榫G色即可進行傾斜測量。
③測量后數據自動保存到坐標點庫中。
（2）點放樣

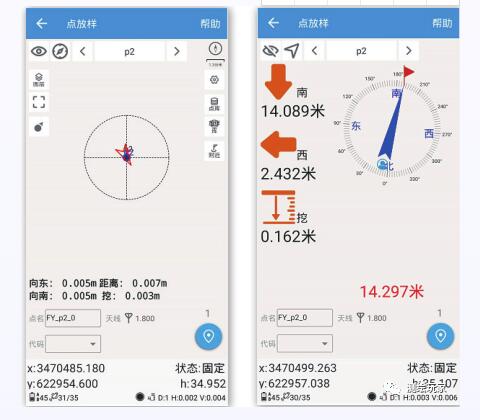

[測量]→[點放樣]，進入放樣點庫，點擊右下角“+”添加、[庫選]或通過導入，添加待放樣點，選中所需放樣的點，點擊[放樣]開始放樣。
如需修改提示數據的顯示方式，可以點擊右.上角設置按鈕進行修改，如距離提示可以為東西南北或前后左右，高程有正負或填挖。
5、數據導入/導出
（1）數據導入

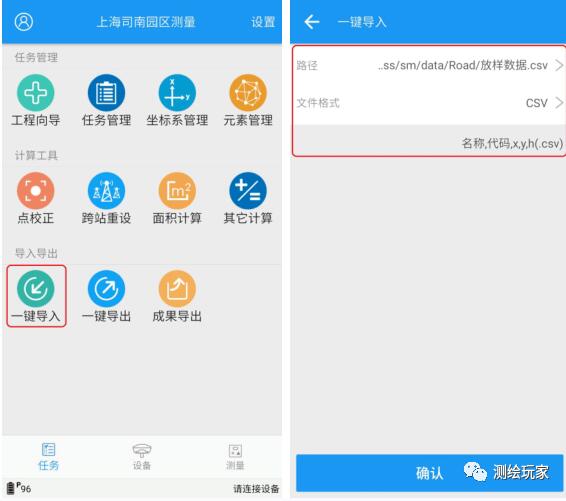

[任務]→[-鍵導入]→選擇文件格式和點類型,根據路徑選擇所需文件(選擇的文件格式需與實際文件一致)。
（2）數據導出
[一鍵導出]界面,輸入文件名，選擇文件目錄、需要導出的點類型和數據格式,確定即可,可導出csv、txt、dat等多種格式。

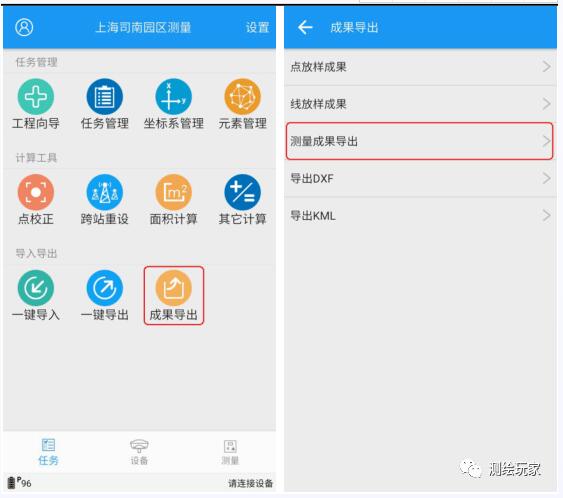

[成果導出]→[測量成果導出]→注意文件名和導出路徑確認即可,文件中包含詳細的數據信息。
以上就是關于司南導航gnss接收機rtk測量儀器使用教程的全部內容了，希望本篇文章可以幫助大家快速入門司南RTK。
前言：
因為目前CORS模式使用廣泛，這里以CORS模式來介紹司南rtk的使用教程。
（CORS模式設備連接方式）
1、設備連接
2、CORS模式設置
3、新建任務
4、測量與放樣
5、數據導入/導出
司南導航gnss接收機rtk測量儀器使用教程詳細步驟
1、設備連接
打開手薄，點擊測量軟件，依次點擊[設備]→[連接設備]→[目標設備],開始搜索目標設備,選中要連接的設備,連接設備成功。
2、CORS模式設置
手簿連接移動站接收機,點擊[移動站]，自定義添加模式，點擊左下角[添加]按鈕，數據鏈路選擇主機網絡或手簿網絡，在通訊模式中選擇CORS，輸入服務器名稱，域名/IP地址和端口。點擊源列表最右邊的獲取按鍵，獲取所需的源列表，輸入用戶名、密碼,保存模式并啟動。
注意：
(1)CORS模式需要使用網絡
(2)手機卡插在移動站接收機里,數據鏈路選擇主機網絡;
(3)手機卡插在手簿或手簿連接WiFi時，選擇手簿網絡。
3、新建任務
[任務]→[任務管理],點擊下方“+”創建,輸入任務名稱-→選擇坐標系統,在投影里獲取或輸入當?shù)刂醒胱游缇€,最后確認。
4、測量與放樣
（1）點測量
①[測量]→[點測量]界面,修改桿高與實際保持一致，氣泡居中即可測量。
②若要進行傾斜測量，在[點測量]界面點擊傾斜圖標可開啟傾斜測量功能，此時會提示傾斜測量初始化，按照手簿界面提示進行初始化，提示初始化完成后，傾斜圖標由紅色變?yōu)榫G色即可進行傾斜測量。
③測量后數據自動保存到坐標點庫中。
（2）點放樣
[測量]→[點放樣]，進入放樣點庫，點擊右下角“+”添加、[庫選]或通過導入，添加待放樣點，選中所需放樣的點，點擊[放樣]開始放樣。
如需修改提示數據的顯示方式，可以點擊右.上角設置按鈕進行修改，如距離提示可以為東西南北或前后左右，高程有正負或填挖。
5、數據導入/導出
（1）數據導入
[任務]→[-鍵導入]→選擇文件格式和點類型,根據路徑選擇所需文件(選擇的文件格式需與實際文件一致)。
（2）數據導出
[一鍵導出]界面,輸入文件名，選擇文件目錄、需要導出的點類型和數據格式,確定即可,可導出csv、txt、dat等多種格式。
[成果導出]→[測量成果導出]→注意文件名和導出路徑確認即可,文件中包含詳細的數據信息。
以上就是關于司南導航gnss接收機rtk測量儀器使用教程的全部內容了，希望本篇文章可以幫助大家快速入門司南RTK。
