華測X5 RTK零基礎快速入門教程，看完快速測量作業
發布時間：2022-05-05 10:48:24
華測X5作為華測X系列的小型化智能RTK測量系統，其支持北斗全星座全頻段衛星接收，初始化時間小于5s，測量精度精至3米;支持單北斗解算。本篇華測X5 RTK零基礎快速入門教程，教您快速學會，速度進入測量作業，接下來就跟小編一起來學習一下吧。
華測X5 RTK零基礎快速入門教程，主要分為4個內容
1、連接儀器
X5接收機無 NFC 功能，因此這里使用藍牙連接儀器。

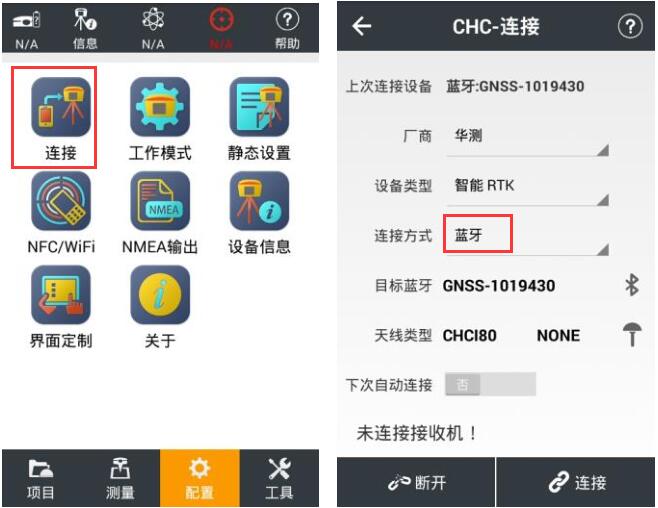

主機開機后打開 LandStar7 軟件后，點擊【配置界面】的連接。使用藍牙連接 X5的 SN 號（藍牙密碼：自動匹配，Wi-Fi 密碼：12345678），點擊連接，連接成功后 LandStar7 會提示“已成功連接接收機”。
2、設置基準站或移動站
（1）設置基準站

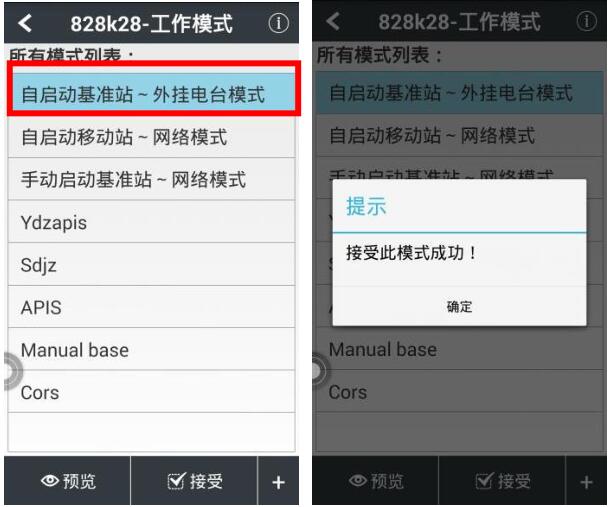

連接基準站，進入“工作模式”界面，接受默認工作模式：自啟動基準站-外掛電臺（115200），接受此工作模式成功后，基準站設置完成。
（2）設置移動站
連接移動站，進入“工作模式”界面，接受默認工作模式：自啟動移動站-華測電臺，接受此工作模式成功后，移動站設置完成。
3、新建工程

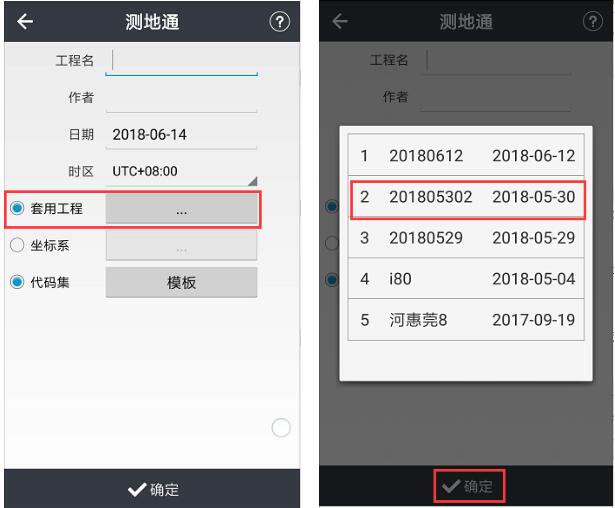

進入項目-工程管理，點擊新建。輸入工程名稱、選擇或新建坐標系、新建代碼集或選擇默認代碼。完成坐標系和代碼集的選擇或新建之后，點擊確定，即完成了工程的新建。
4、點校正
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要做點校正。
⑴輸入已知點坐標：項目-點管理-添加。
⑵實地測量控制點（如果已知控制點經緯度坐標，在“項目-點管理-添加”中輸入經緯度坐標）。
注：⑴⑵順序可顛倒。
⑶在“項目-坐標系參數”中選擇好坐標系，輸入正確的中央子午線（如果有投影面高輸入投影面高）。
⑷進入“測量-點校正-添加”，GNSS 點選擇測量的坐標（或輸入的經緯度），已知點選擇輸入的平面坐標（NEH）。如果已知點平面和高程都用，在方法中選擇“水平+垂直校正”，如果僅用平面坐標，選擇“水平校正”，如果僅用高程坐標，選擇“垂直校正”，以此選擇完所有的控制點。

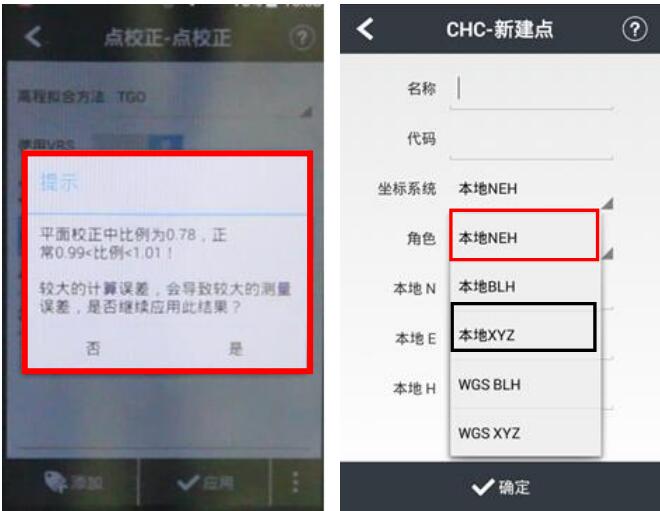

⑸ 在“測量-點校正”界面點擊“計算”，如果殘差較小，說明校正合格，點擊“應用”，在彈出的提示中選擇“是”。
以上就是關于華測X5 RTK零基礎快速入門教程的全部內容了，這里只是簡單的操作，在實際操作中步驟稍微多一些，大家有不清楚的地方可以咨詢我們哦。
華測X5 RTK零基礎快速入門教程，主要分為4個內容
1、連接儀器
X5接收機無 NFC 功能，因此這里使用藍牙連接儀器。
主機開機后打開 LandStar7 軟件后，點擊【配置界面】的連接。使用藍牙連接 X5的 SN 號（藍牙密碼：自動匹配，Wi-Fi 密碼：12345678），點擊連接，連接成功后 LandStar7 會提示“已成功連接接收機”。
2、設置基準站或移動站
（1）設置基準站
連接基準站，進入“工作模式”界面，接受默認工作模式：自啟動基準站-外掛電臺（115200），接受此工作模式成功后，基準站設置完成。
（2）設置移動站
連接移動站，進入“工作模式”界面，接受默認工作模式：自啟動移動站-華測電臺，接受此工作模式成功后，移動站設置完成。
3、新建工程
進入項目-工程管理，點擊新建。輸入工程名稱、選擇或新建坐標系、新建代碼集或選擇默認代碼。完成坐標系和代碼集的選擇或新建之后，點擊確定，即完成了工程的新建。
4、點校正
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要做點校正。
⑴輸入已知點坐標：項目-點管理-添加。
⑵實地測量控制點（如果已知控制點經緯度坐標，在“項目-點管理-添加”中輸入經緯度坐標）。
注：⑴⑵順序可顛倒。
⑶在“項目-坐標系參數”中選擇好坐標系，輸入正確的中央子午線（如果有投影面高輸入投影面高）。
⑷進入“測量-點校正-添加”，GNSS 點選擇測量的坐標（或輸入的經緯度），已知點選擇輸入的平面坐標（NEH）。如果已知點平面和高程都用，在方法中選擇“水平+垂直校正”，如果僅用平面坐標，選擇“水平校正”，如果僅用高程坐標，選擇“垂直校正”，以此選擇完所有的控制點。
⑸ 在“測量-點校正”界面點擊“計算”，如果殘差較小，說明校正合格，點擊“應用”，在彈出的提示中選擇“是”。
以上就是關于華測X5 RTK零基礎快速入門教程的全部內容了，這里只是簡單的操作，在實際操作中步驟稍微多一些，大家有不清楚的地方可以咨詢我們哦。
