南方云協同功能之道路放樣教程
事前須知：
眾所周知， 道路放樣大致有兩項工作任務：中樁放樣和橫斷面放樣，這兩項工作可以通過南方SouthMap和工程之星配合來完成。
道路協同放樣
一、 道路中線設計和繪制
SouthMap支持通過線元法和交點法輸入道路設計參數繪制道路中線，同時也支持一鍵導入直曲表文件，自動生成道路中線。軟件操作：工程應用-公路曲線設計-要素文件處理，然后導入直曲表文件*.xlxs。
二、 作業任務分配與分發
SouthMap繪制道路中線后，可根據作業小組情況分配作業任務，并把分配好的道路中線文件(*.dwg)分享至各個作業小組。軟件操作：云協同-數據共享。道路中線數據可通過匿名分享、指定賬戶分享和群組分享三種方式進行數據共享。
三、 放樣中樁和采集橫斷面
在工程之星，提取SouthMap分享的道路中線數據并下載。點擊工程之星主界面懸浮窗，點擊云協同圖標進入云協同功能界面。選擇“共享數據”標簽頁，進行數據下載。
下載道路中線數據后，軟件自動跳轉進入CAD放樣。點擊“更多-點放樣/直線放樣”，然后點擊“目標”進入里程數據庫。選擇里程，放樣中線或采集橫斷面，最后導出橫斷面里程文件。
四、 分享橫斷面數據
進入工程之星云協同功能主界面，將導出的橫斷面數據(*.hdm)通過云平臺分享至內業作業人員。
五、自動繪制縱、橫斷面
SouthMap獲取到各個作業小組分享的里程文件后，數據將存放在“我的云空間-EGStar文件夾”。將各個小組分享的里程文件選中，并點擊鼠標右鍵，下載多個文件。SouthMap將多個里程文件下載到本地電腦，并將多個里程文件進行自動合并處理，生成“總路線.hdm”文件。
同時，SouthMap會提示“是否繪制縱、橫斷面”。若需要繪制縱、橫斷面，軟件自動讀取總路線里程文件，用戶按照以下操作即可繪制出縱、橫斷面圖。
以上就是關于南方云協同功能之道路放樣圖文教程的全部內容了，你學會了嗎？
文章內容來源參考：南方微課堂
南方云協同功能之道路放樣教程
事前須知：
眾所周知， 道路放樣大致有兩項工作任務：中樁放樣和橫斷面放樣，這兩項工作可以通過南方SouthMap和工程之星配合來完成。
道路協同放樣
一、 道路中線設計和繪制
SouthMap支持通過線元法和交點法輸入道路設計參數繪制道路中線，同時也支持一鍵導入直曲表文件，自動生成道路中線。軟件操作：工程應用-公路曲線設計-要素文件處理，然后導入直曲表文件*.xlxs。

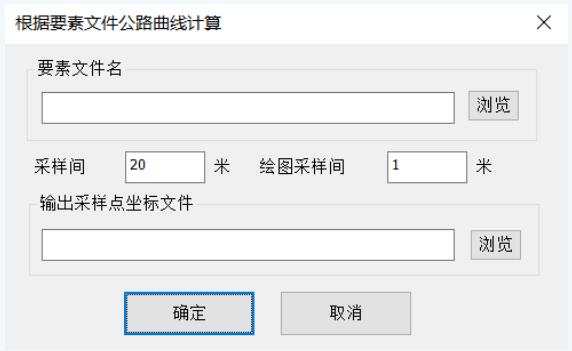

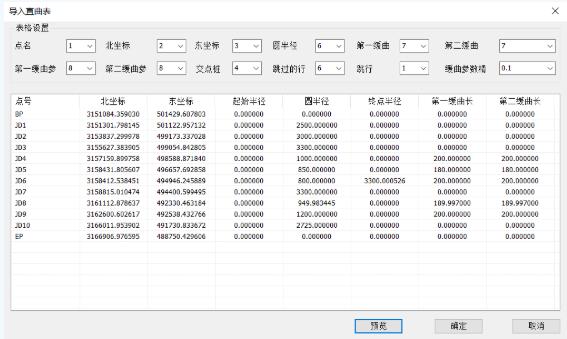

導入直曲表
數據預覽

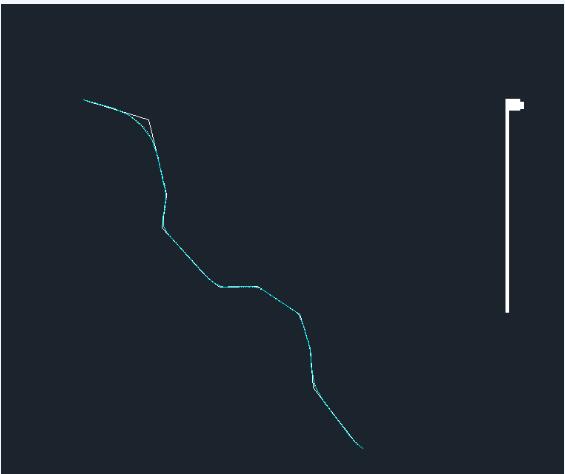

生成道路中線和中樁坐標
數據預覽
生成道路中線和中樁坐標
二、 作業任務分配與分發
SouthMap繪制道路中線后，可根據作業小組情況分配作業任務，并把分配好的道路中線文件(*.dwg)分享至各個作業小組。軟件操作：云協同-數據共享。道路中線數據可通過匿名分享、指定賬戶分享和群組分享三種方式進行數據共享。
作業任務分配

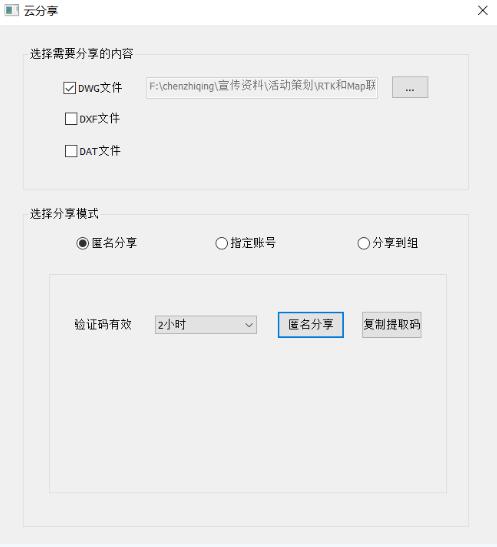

作業任務分發
作業任務分發
三、 放樣中樁和采集橫斷面
在工程之星，提取SouthMap分享的道路中線數據并下載。點擊工程之星主界面懸浮窗，點擊云協同圖標進入云協同功能界面。選擇“共享數據”標簽頁，進行數據下載。

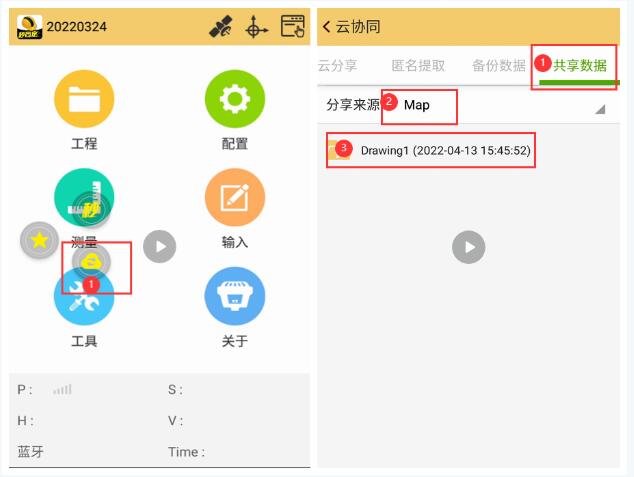

道路中線文件提取和下載
下載道路中線數據后，軟件自動跳轉進入CAD放樣。點擊“更多-點放樣/直線放樣”，然后點擊“目標”進入里程數據庫。選擇里程，放樣中線或采集橫斷面，最后導出橫斷面里程文件。

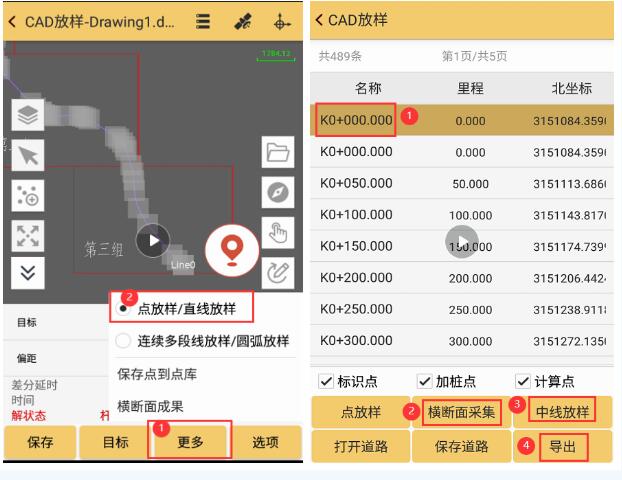

道路放樣
四、 分享橫斷面數據
進入工程之星云協同功能主界面，將導出的橫斷面數據(*.hdm)通過云平臺分享至內業作業人員。

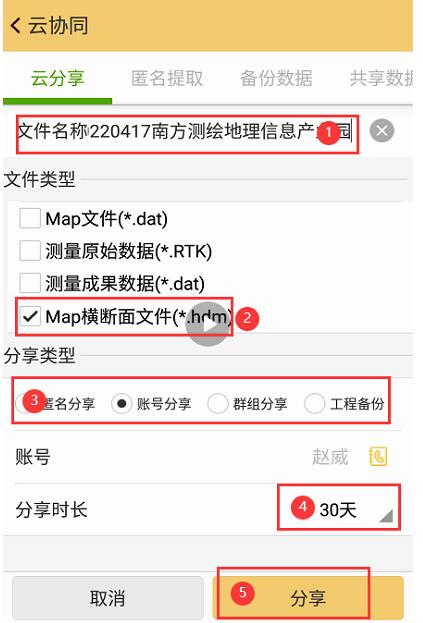

橫斷面數據共享

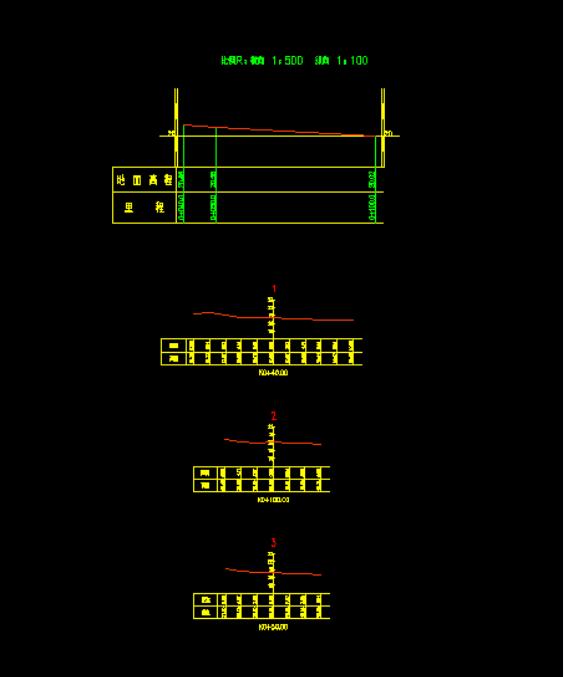

五、自動繪制縱、橫斷面

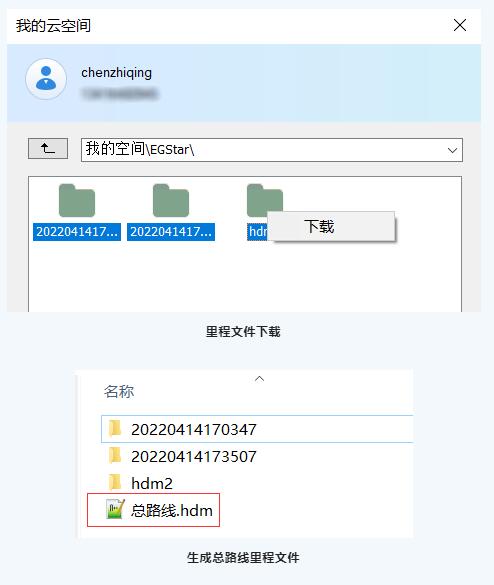

SouthMap獲取到各個作業小組分享的里程文件后，數據將存放在“我的云空間-EGStar文件夾”。將各個小組分享的里程文件選中，并點擊鼠標右鍵，下載多個文件。SouthMap將多個里程文件下載到本地電腦，并將多個里程文件進行自動合并處理，生成“總路線.hdm”文件。

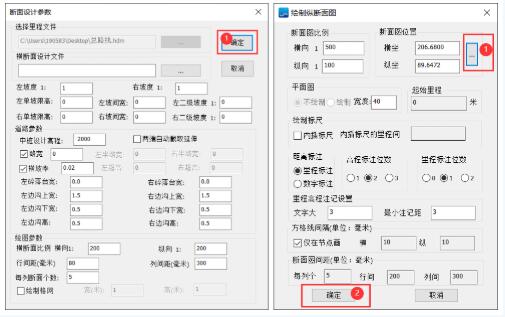

同時，SouthMap會提示“是否繪制縱、橫斷面”。若需要繪制縱、橫斷面，軟件自動讀取總路線里程文件，用戶按照以下操作即可繪制出縱、橫斷面圖。
以上就是關于南方云協同功能之道路放樣圖文教程的全部內容了，你學會了嗎？
文章內容來源參考：南方微課堂
