RTK曲線放樣怎么操作?曲線放樣， 其一般用于處理一些簡單的直線段、緩和曲線或圓曲線，比如城市道路的倒角、園林設計的弧線段等。對于RTK曲線放樣步驟，CORS賬號網將以工程之星為例來做一個詳細介紹。
RTK曲線放樣怎么操作?
曲線放樣一般步驟為：打開曲線放樣→目標→打開設計的曲線要素→選中需要放樣的坐標點即可進行放樣。
當然我們需要按照下面的操作設計好相對應的要素，工程之星曲線放樣的要素輸入方法如下：
一、直線放樣
直線放樣分兩種，一是已知兩點(即起點和終點)，二是已知起點和方位角。
1、已知兩點

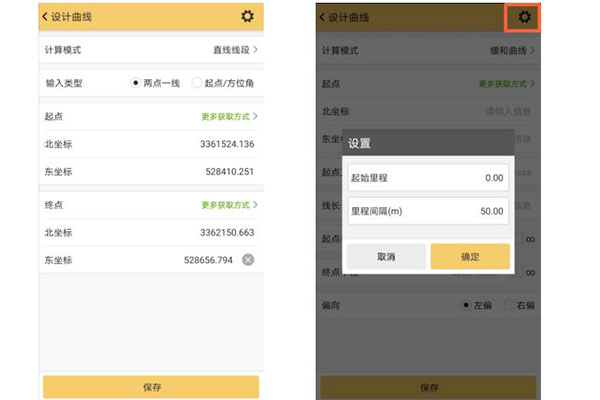

打開工程之星5.0，進入測量→曲線放樣→目標設計→計算模式為直線線段，輸入類型為兩點一線，然后依次輸入起點、終點坐標→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存。
2、已知起點和方位角

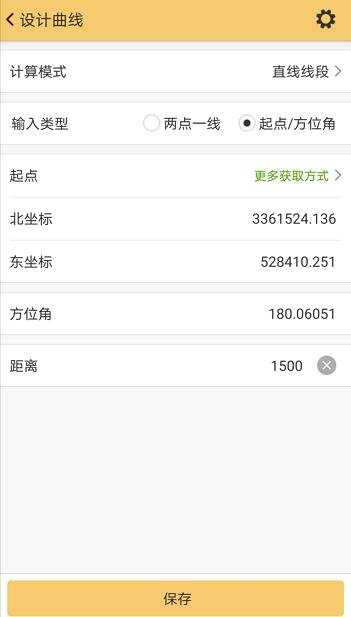

打開工程之星5.0，進入測量→曲線放樣→目標設計→計算模式為直線線段，輸入類型為起點/方位角，然后依次輸入起點、方位角、距離即可(注：方位角為度分秒格式，度后面加小數點，分和秒都是兩位數，不夠前面補0，例如180°6′5.1″則輸入180.06051)→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存即可。
二、圓曲線
1、一點法(適用于已知起點、起始方位角、線長和半徑的圓曲線設計)

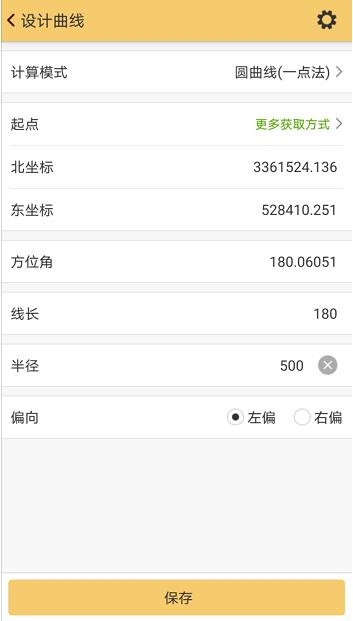

打開工程之星5.0，進入測量→曲線放樣→目標設計→計算模式為圓曲線(一點法)，然后依次輸入起點、方位角、線長、半徑及偏向(若半徑為負數則為左偏，半徑為正數即為右偏)(如圖4所示)→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存。
2、兩點法(適用于已知起點和終點。以及弧長、圓心角(度)、圓心角(弧度)、半徑或圓心這五個要素的任意一個)

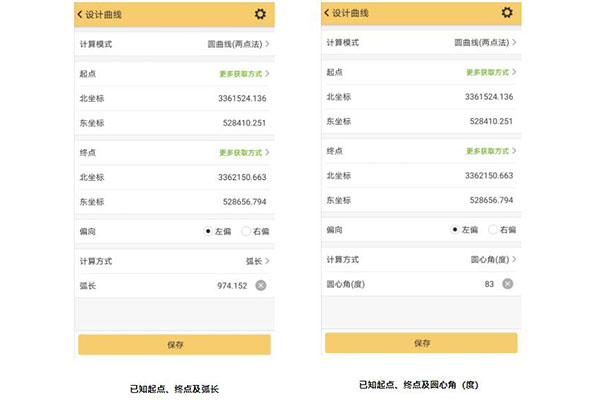

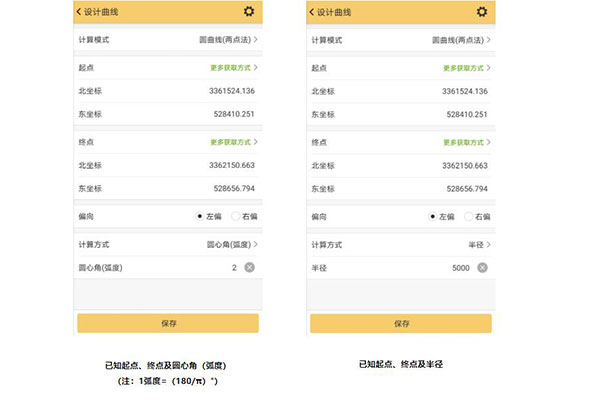

進入測量→曲線放樣→目標設計→計算模式為圓曲線(兩點法)，然后依次輸入起點、終點、偏向、(弧長、圓心角(度)、圓心角(弧度)、半徑或圓心這五項中的其中一項已知條件)→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存。
3、三點法(適用于已知圓弧上任意三點)

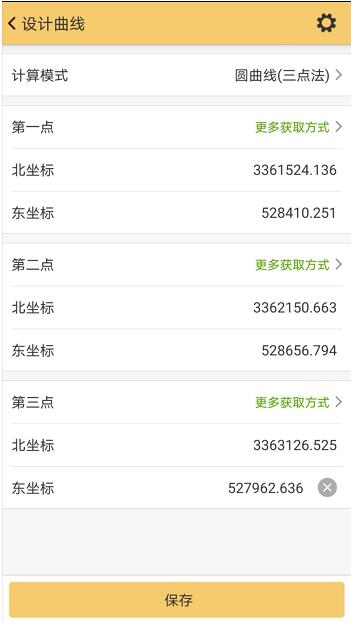

進入測量→曲線放樣→目標設計→計算模式為圓曲線(三點法)，然后依次輸入圓弧上三個點的坐標→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存。
三、緩和曲線

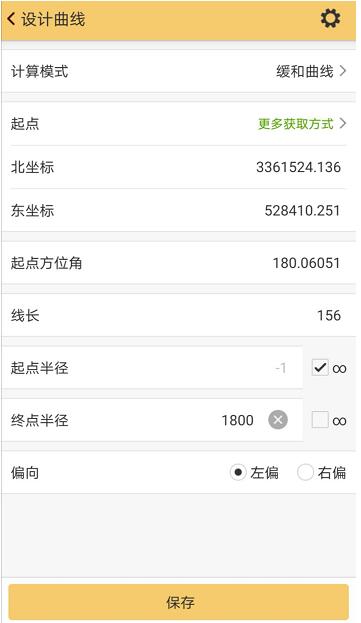

緩和曲線的設計要知道這幾個要素：起點坐標、起點方位角、緩和曲線長度、左右偏向以及起點半徑和終點半徑(若是直緩段，則起點半徑為∞、終點半徑為圓弧半徑;若是緩直段，則起點半徑為圓弧半徑、終點半徑為∞)，依次輸入以上信息，點擊右上角齒輪按鈕，輸入起始里程及里程間隔后點擊保存。
以上就是關于RTK曲線放樣怎么操作的全部解答了，我們通過圖文并茂的方式介紹了RTK曲線放樣操作教程，希望大家可以參考一下。
文章內容來源參考：科力達儀器
RTK曲線放樣怎么操作?
曲線放樣一般步驟為：打開曲線放樣→目標→打開設計的曲線要素→選中需要放樣的坐標點即可進行放樣。
當然我們需要按照下面的操作設計好相對應的要素，工程之星曲線放樣的要素輸入方法如下：
一、直線放樣
直線放樣分兩種，一是已知兩點(即起點和終點)，二是已知起點和方位角。
1、已知兩點
打開工程之星5.0，進入測量→曲線放樣→目標設計→計算模式為直線線段，輸入類型為兩點一線，然后依次輸入起點、終點坐標→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存。
2、已知起點和方位角
打開工程之星5.0，進入測量→曲線放樣→目標設計→計算模式為直線線段，輸入類型為起點/方位角，然后依次輸入起點、方位角、距離即可(注：方位角為度分秒格式，度后面加小數點，分和秒都是兩位數，不夠前面補0，例如180°6′5.1″則輸入180.06051)→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存即可。
二、圓曲線
1、一點法(適用于已知起點、起始方位角、線長和半徑的圓曲線設計)
打開工程之星5.0，進入測量→曲線放樣→目標設計→計算模式為圓曲線(一點法)，然后依次輸入起點、方位角、線長、半徑及偏向(若半徑為負數則為左偏，半徑為正數即為右偏)(如圖4所示)→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存。
2、兩點法(適用于已知起點和終點。以及弧長、圓心角(度)、圓心角(弧度)、半徑或圓心這五個要素的任意一個)
進入測量→曲線放樣→目標設計→計算模式為圓曲線(兩點法)，然后依次輸入起點、終點、偏向、(弧長、圓心角(度)、圓心角(弧度)、半徑或圓心這五項中的其中一項已知條件)→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存。

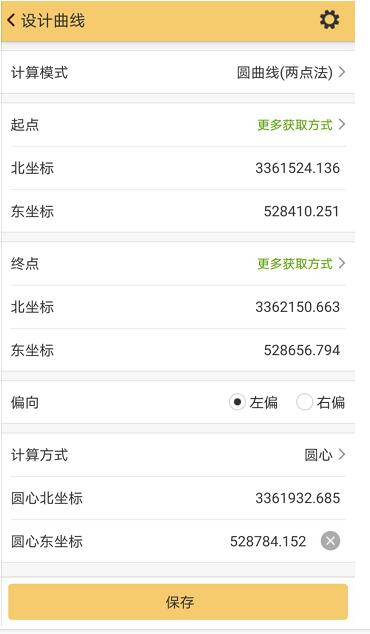

已知起點、終點及圓心坐標
3、三點法(適用于已知圓弧上任意三點)
進入測量→曲線放樣→目標設計→計算模式為圓曲線(三點法)，然后依次輸入圓弧上三個點的坐標→點擊右上角齒輪按鈕，輸入起始里程及里程間隔→點擊保存。
三、緩和曲線
緩和曲線的設計要知道這幾個要素：起點坐標、起點方位角、緩和曲線長度、左右偏向以及起點半徑和終點半徑(若是直緩段，則起點半徑為∞、終點半徑為圓弧半徑;若是緩直段，則起點半徑為圓弧半徑、終點半徑為∞)，依次輸入以上信息，點擊右上角齒輪按鈕，輸入起始里程及里程間隔后點擊保存。
以上就是關于RTK曲線放樣怎么操作的全部解答了，我們通過圖文并茂的方式介紹了RTK曲線放樣操作教程，希望大家可以參考一下。
文章內容來源參考：科力達儀器
