一種斷面測量數據快速批量成圖的方法，看完快速掌握
發布時間：2022-08-24 09:55:06
斷面測量數據如何快速批量成圖?今天小編就收集整理了一種斷面測量數據快速批量成圖的方法，借助KolidaMap工程版，只需三步操作，就可以快速搞定，下面我們就一起來看看吧。
1、下載斷面測量數據
外業同事點擊工程之星主菜單：云協同，分享導出的橫斷面數據(*.hdm)。
2、打開“hdm”斷面文件
KolidaMap工程版菜單：工程應用——繪斷面圖——根據里程文件，選擇對應的“hdm”斷面文件打開。
3、自動繪制橫、縱斷面
選擇斷面圖繪圖位置，生成橫斷面圖和縱斷面圖。
選擇斷面圖繪圖位置
生成縱斷面圖和橫斷面
以上就是關于斷面測量數據快速批量成圖的方法步驟介紹了，你學會了嗎？建議大家實操一下加深記憶，以便更加熟練的掌握它哦。
文章內容來源參考：科力達儀器
1、下載斷面測量數據
外業同事點擊工程之星主菜單：云協同，分享導出的橫斷面數據(*.hdm)。

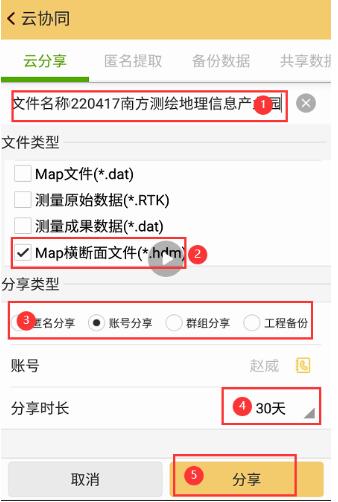

橫斷面數據分享演示

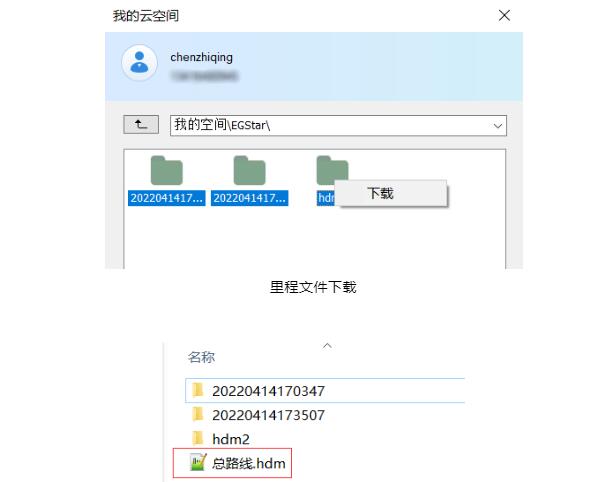

KolidaMap工程版菜單：云協同——我的云空間——EGStar文件夾，我們選中所需的文件下載，軟件自動合并處理多個里程文件，生成“總路線.hdm”文件。2、打開“hdm”斷面文件
KolidaMap工程版菜單：工程應用——繪斷面圖——根據里程文件，選擇對應的“hdm”斷面文件打開。
工程應用——繪斷面圖——根據里程文件

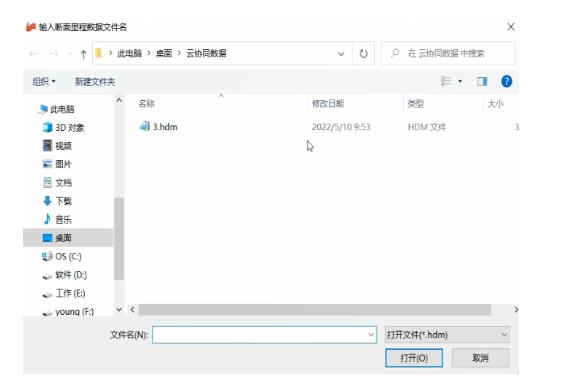

選擇對應的“hdm”斷面文件
選擇對應的“hdm”斷面文件
3、自動繪制橫、縱斷面
選擇斷面圖繪圖位置，生成橫斷面圖和縱斷面圖。

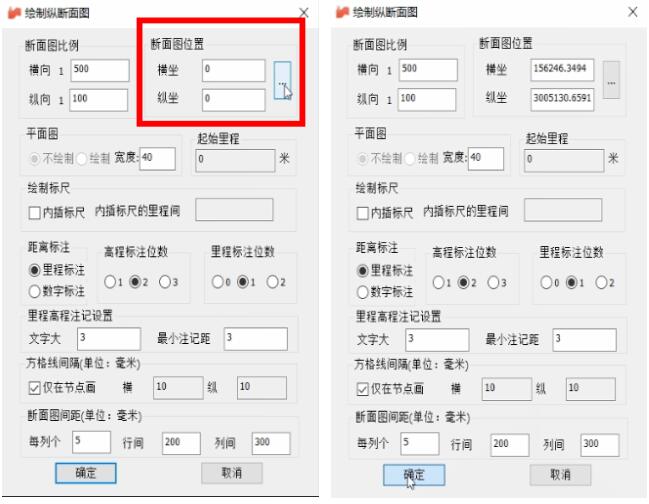

選擇斷面圖繪圖位置

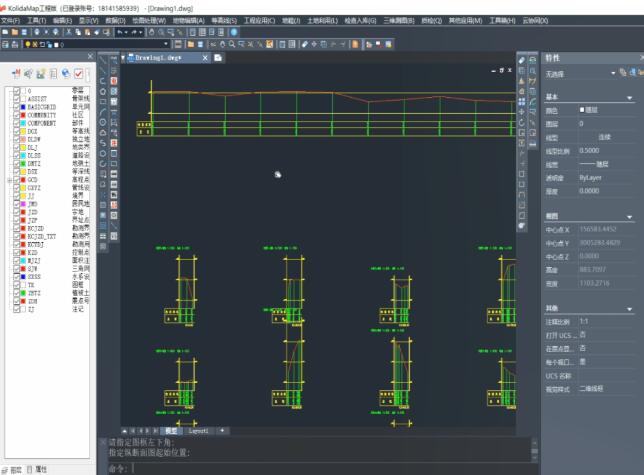

生成縱斷面圖和橫斷面
文章內容來源參考：科力達儀器
