土方計算誤差很大?主要原因及解決辦法在這
發布時間：2022-10-24 10:54:01
相信部分測友在使用SouthMap的時候，經常會遇到甲方的圖紙數據是以毫米為單位，SouthMap導入數據默認以米為單位，這時候使用SouthMap進行土方計算的時候就發現誤差很大的情況，這時候我們應該如何處理呢?其實我們可以采用2種方法來解決。
土方計算誤差很大的原因及解決辦法

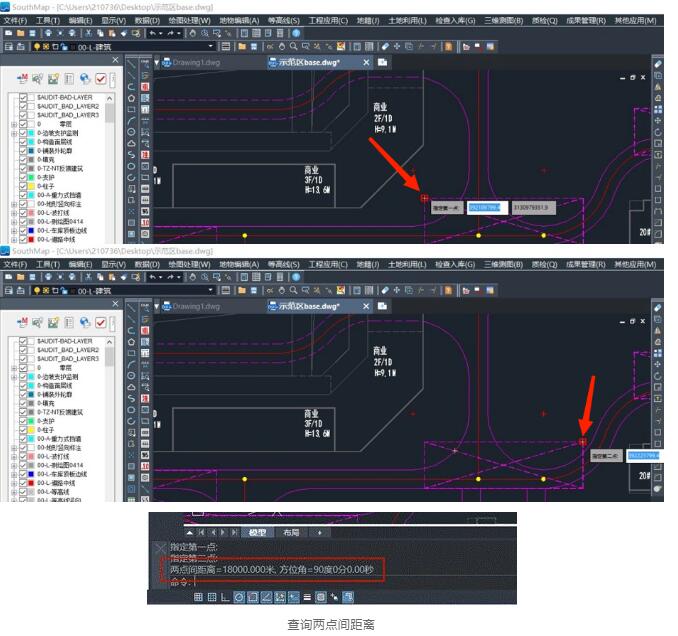

使用SouthMap軟件讀入數據后，點擊菜單欄“工程應用-查詢兩點距離及方位”。在圖上點選兩點，在命令行查看兩點間的距離，原數值單位應為毫米，此處以米作為單位，數值擴大了1000倍，我們需要將其進行修正。
修正主要有2種方法，分別是比例縮放法、插入圖塊法，下面我們來看看具體步驟：
一、比例縮放法

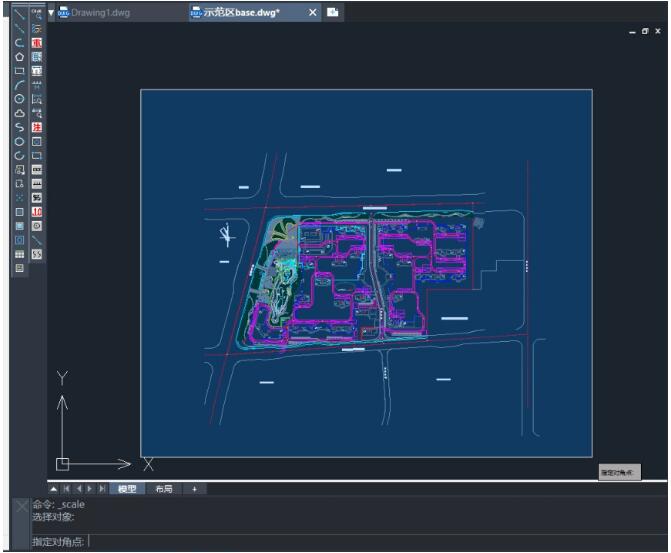

1、點擊菜單欄“編輯-比例縮放”，框選需要進行單位轉換的對象，點擊回車。
框選轉換對象

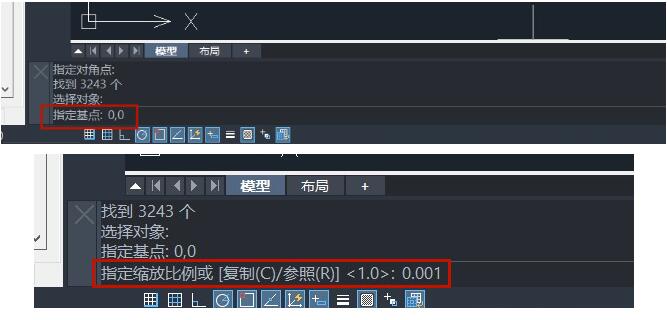

2、根據命令行提示，輸入指定基點“0,0”(逗號用英文半角符號)，點擊回車;輸入縮放比例“0、001”(由毫米轉換為米縮小1000倍)，點擊回車。
指定參數

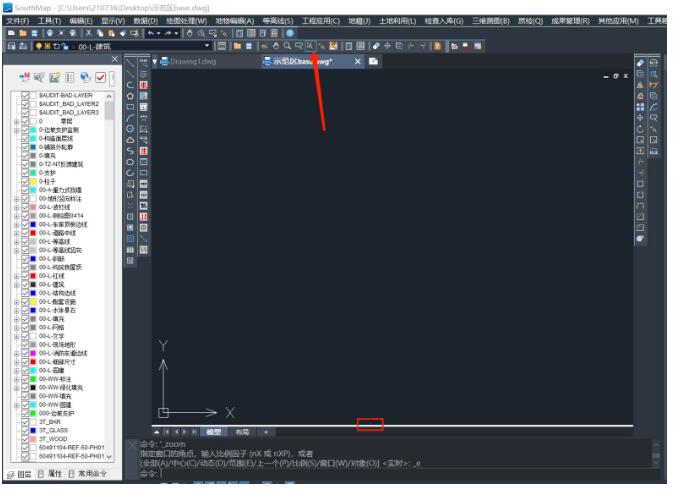

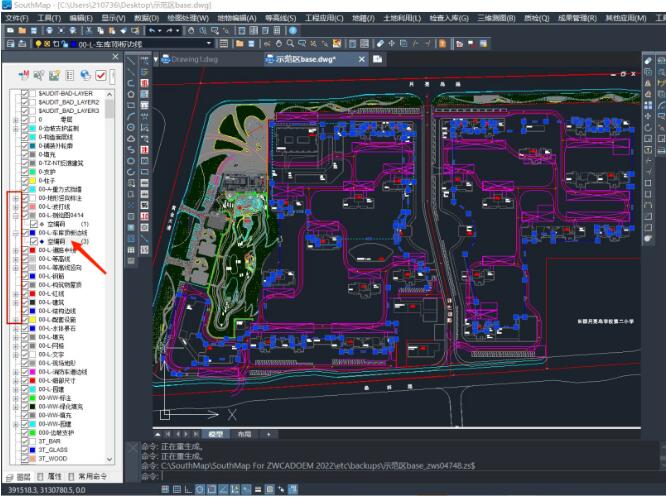

3、轉換完成后，點擊全圖，圖形出現在繪圖區正下方，滑動鼠標滾輪放大，或者點擊左側加號，雙擊編碼定位到圖面，滑動滾輪調整到合適的位置。
調整圖面

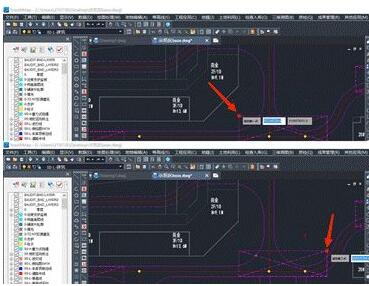

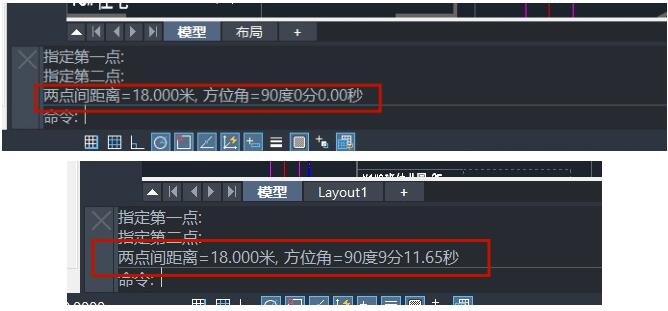

4、點擊菜單欄“工程應用-查詢兩點距離及方位”，再次點選剛才兩點，查看選定兩點間的距離，此時數值變?yōu)?8米，說明轉換完成。
查詢兩點間距離
二、插入圖塊法
1、打開一個新的工程文件。

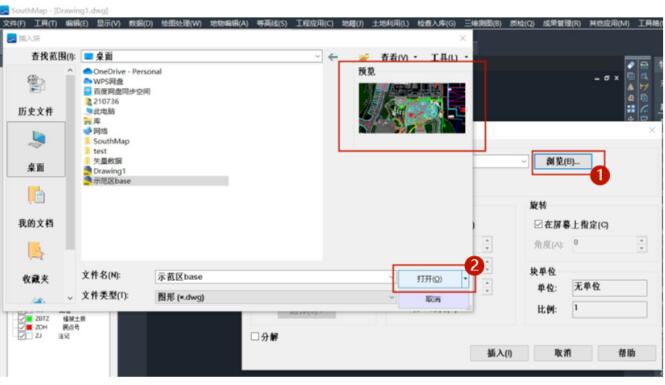

2、點擊菜單欄“工具-插入圖塊”，選擇要修改的dwg文件，點擊“打開”。
插入圖塊

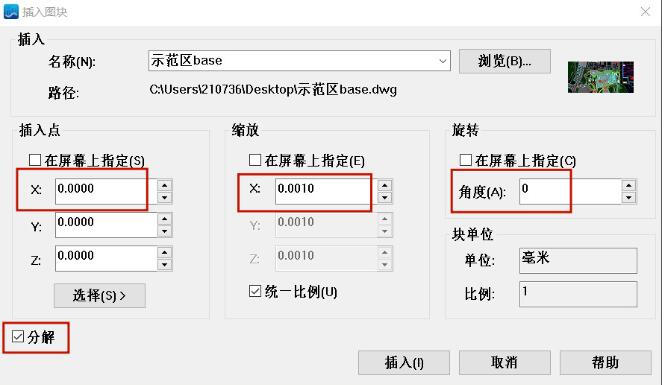

3、在參數設置界面，勾選“分解”，插入點選擇(0,0);縮放比例輸入“0、001”;旋轉角度選擇“0”，設置完畢后點擊“插入”。
輸入?yún)?shù)

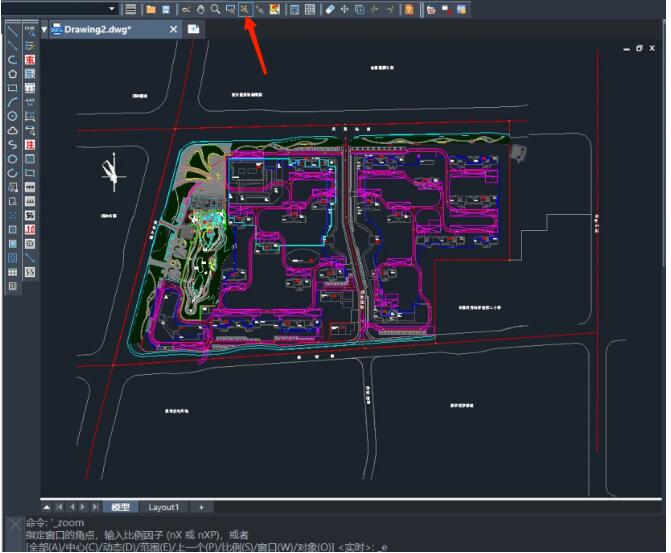

4、點擊“全圖”，圖形呈現在中央。
5、點擊菜單欄“工程應用-查詢兩點距離及方位”，指定圖上兩點，命令框中出現選定兩點間的距離及方位值，此時數值變?yōu)?8米，則轉換完成。
查詢兩點間距離
6、點擊“文件-圖形改名存盤”，設置文件名稱，格式，保存路徑。
以上就是關于土方計算誤差很大的原因及解決辦法啦，具體原因具體分析解決，希望看完本章的你可以快速解決此問題。
文章內容來源參考：南方微課堂
